고출력 PWM제어 기술

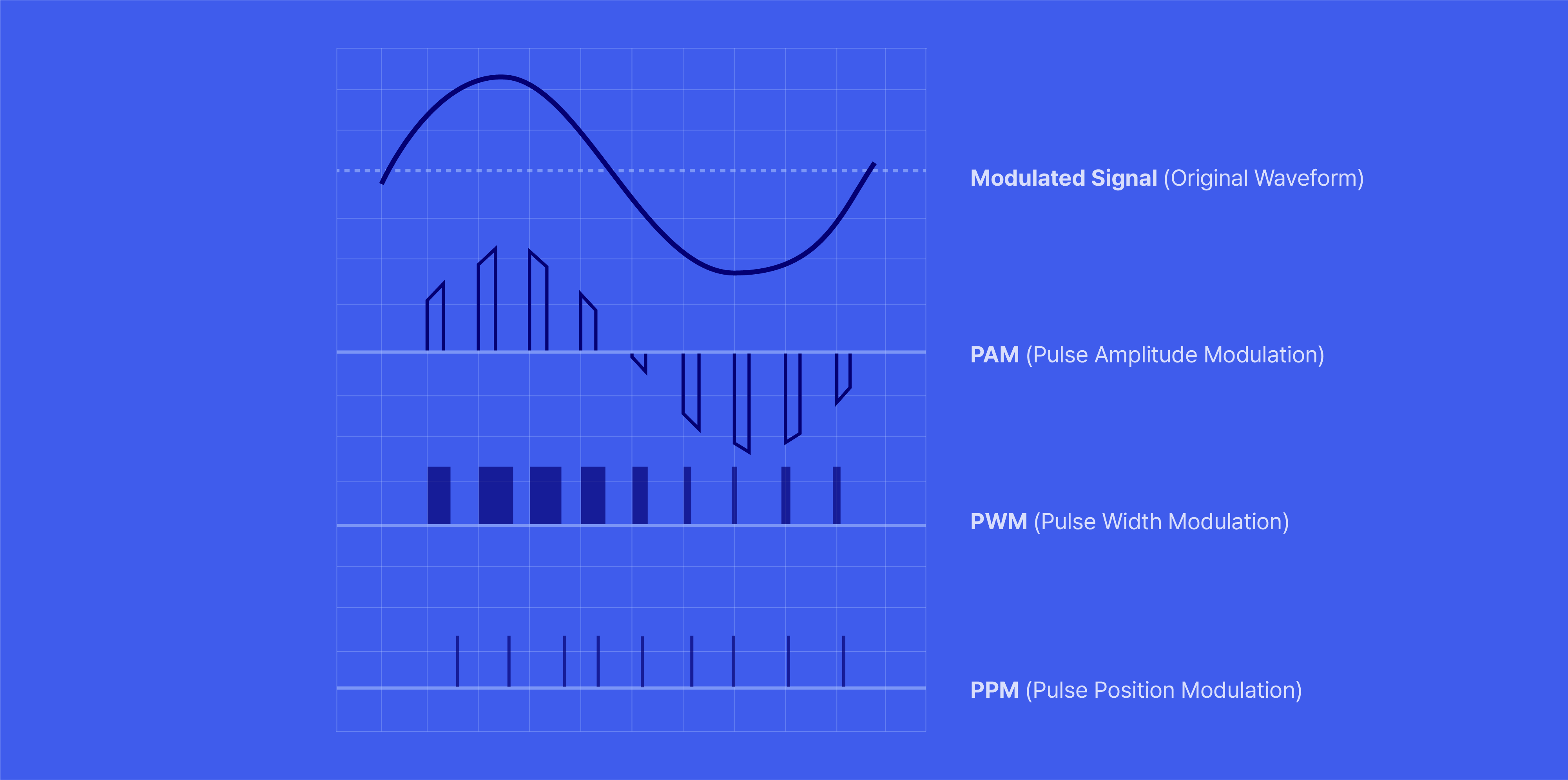

고출력 PWM(Pulse Width Modulation) 제어는 디지털 신호로 아날로그 전력을 정밀하게 제어하는 기술입니다. 특히 15kW급 이상의 고출력 환경에서는 막대한 에너지에서 발생하는 극심한 발열과 전자파 노이즈(EMI)를 제어하는 것이 기술의 핵심입니다.
아이에스피는 독보적인 열 관리(Thermal Management) 솔루션과 고신뢰성 회로 설계를 통해 에너지 효율을 극대화하고, 어떤 부하 조건에서도 흔들림 없는 안정성을 보장합니다.
고출력 제어
15kW+ 대용량 시스템 설계 전문
병렬 IGBT 모듈을 통한 안정적인 전류 분배
SPR 시스템 적용으로 검증된 신뢰성
피크 부하 대응을 위한 강건한 출력 설계
초정밀 제어
32-bit 고성능 DSP 탑재
20kHz 이상의 고주파 PWM 제어
0.1% 이하의 초정밀 출력 제어
적응형 제어 알고리즘 적용
고효율 및 신뢰성
소프트 스위칭(ZVS/ZCS) 기술 적용
지능형 열 관리 및 다중 보호 회로 내장
국제 안전 규격 UL 인증
서보드라이브 기술

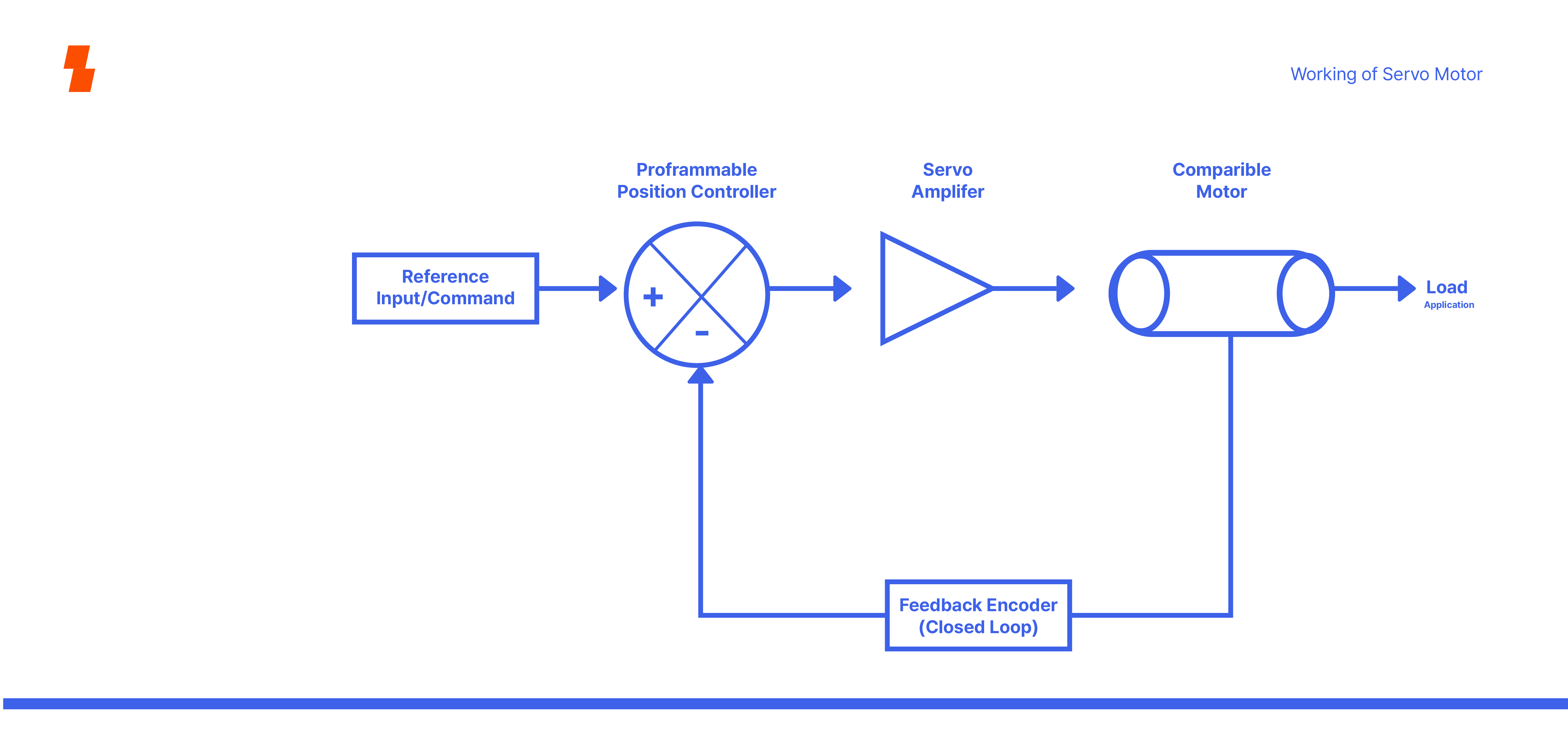

서보 드라이버는 서보 모터의 위치, 속도, 토크를 마이크로미터(µm) 단위까지 정밀하게 제어하는 폐쇄 루프 제어(Closed-loop Control)를 기반으로 합니다. 모터의 실제 상태를 엔코더를 통해 실시간으로 피드백 받아 목표치와의 오차를 즉각적으로 보정함으로써, 로봇, 공작기계(CNC) 등 고성능 장비에 요구되는 궁극의 정밀성과 빠른 응답성을 실현합니다.
고성능 폐쇄 루프(Closed-Loop) 제어 알고리즘
위치-속도-토크로 이어지는 다중 루프 제어 시스템의 최적화는 물론, 피드포워드(Feed-forward) 제어 및 관측기(Observer) 기반 제어를 통해 시스템의 추종 성능과 외란 억제 능력을 극대화
다양한 엔코더 인터페이스 및 고속 통신 지원
절대치/증분형 엔코더, 시리얼 엔코더(Hiperface, EnDat 등)를 위한 유연한 인터페이스를 제공하며, EtherCAT과 같은 고속 실시간 산업용 네트워크를 완벽하게 지원하여 상위 제어기와의 끊김 없는 데이터 교환을 보장
안전 기능(Functional Safety) 통합 설계
국제 표준(IEC 61800-5-2)에 부합하는 STO(Safe Torque Off)와 같은 안전 기능을 통합 설계하여, 작업자와 장비의 안전을 최우선으로 확보
전력 전자 회로 설계 전문
모든 솔루션의 신뢰성과 효율을 보장하는 회로 설계부터 부품 선정, PCB 레이아웃에 이르기까지 전 과정에 걸친 깊이 있는 전문성을 보유하고 있습니다.
애플리케이션 최적화 회로 토폴로지(Topology) 설계
위상 천이 풀브릿지, LLC 공진형 컨버터 등 최신 소프트 스위칭 토폴로지를 적용하여 스위칭 손실을 최소화하고 시스템 효율을 극대화
차세대 전력반도체(SiC/GaN) 활용 및 구동 최적화
SiC, GaN 소자의 성능을 최대한 활용하기 위한 게이트 드라이버 회로를 최적화하고, 고주파 구동을 통해 시스템의 전력 밀도를 획기적으로 높여 작고 가벼운 솔루션을 제공
고주파 자기 부품(Magnetics) 직접 설계 및 해석
시스템 요구사항에 맞춰 인덕터, 변압기 등 자기 부품을 직접 설계하고 유한요소해석(FEA)을 통해 손실/발열 특성을 정밀하게 분석하여 최적의 부품을 적용

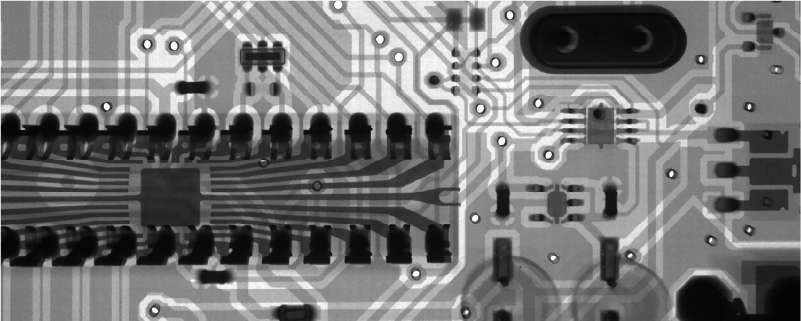

PCB 기생 성분 분석 및 고밀도 실장 설계
고주파 동작 시 문제가 되는 PCB 트레이스의 기생 인덕턴스 및 커패시턴스를 분석하고 최소화하는 레이아웃 설계를 통해 회로의 안정성과 신뢰성을 확보
기술 사양 및 특징
아이에스피의 Power Conversion System은 최신 전력 전자 기술과 검증된 제어 솔루션을 결합하여 안정적이고 효율적인 전력 변환을 구현합니다.
다양한 전력 변환 방식을 지원하며, 고객의 특수한 요구사항에 맞춤 커스터마이징이 가능합니다.
| 구분 | 사양 |
|---|---|
| 지원 전력 범위 | 1kW ~ 500kW (SPR 제어기 15kW, DMC-400RS 400W 포함) |
| 입력 전압 | AC 220V/380V/440V, DC 24V/48V/300V |
| 출력 전압 | AC 0-440V 가변, DC 0-600V 가변 |
| PWM 주파수 | 1kHz ~ 20kHz (사용자 설정 가능) |
| 제어 방식 | V/f 제어, 벡터 제어, 위치/속도/토크 제어 |
| 보호 기능 | 과전류, 과전압, 저전압, 과열, 단락 보호 |
| 통신 인터페이스 | RS-485, CAN, Ethernet, 아날로그 입출력 |
